(API : American Petroleum Institute)
- API 610 / Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas industries
석유화학에 적용되는 원심펌프를 규정한 것이나, 원심펌프 전반에 대한 Heavy duty design 에 대한 조건들이 명시되어 있어서, 많이 적용됩니다. 최근에는 유럽권의 영향력이 커짐에 따라 ISO 13709 와 그 내용을 비슷하게 맞추고 있으며, 흔히들 동등 Grade로 인정하지만, 석유화학에서는 아직도 API가 선호됩니다.
API 610 Pump Types
https://www.sulzer.com/en/products/pumps/pumps-by-type/single-stage-pumps/api-610-and-iso-13709-pumps
API 610 and ISO 13709 pumps | Sulzer
API 610 / ISO 13709 international standard specifies requirements for overhung, between-bearings and vertically-suspended centrifugal pumps used in petroleum, petrochemical and gas industry process services.
www.sulzer.com

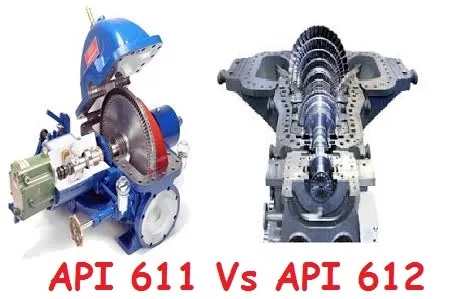

- API 611 / General-Purpose Steam Turbines for Petroleum, Chemical and Gas Industry Services
펌프의 구동기로 많이 사용하는 Steam turbine에 대한 규정으로 앞에 General이 붙은 것을 보면 알겠지만, 일반적으로 사용할 경우에 선정이 됩니다.
- API 612 / Petroleum, Petrochemical and Natural Gas Industries - Steam Turbines - Special Purpose Applications
말 그대로 Special한 구조를 요구하는 것으로 Steam의 기준에 따라 나누기도 하지만, 중요한 Pump, 대부분 대용량의 펌프에 Steam turbine을 적용할 경우, 적용이 되어야 합니다.

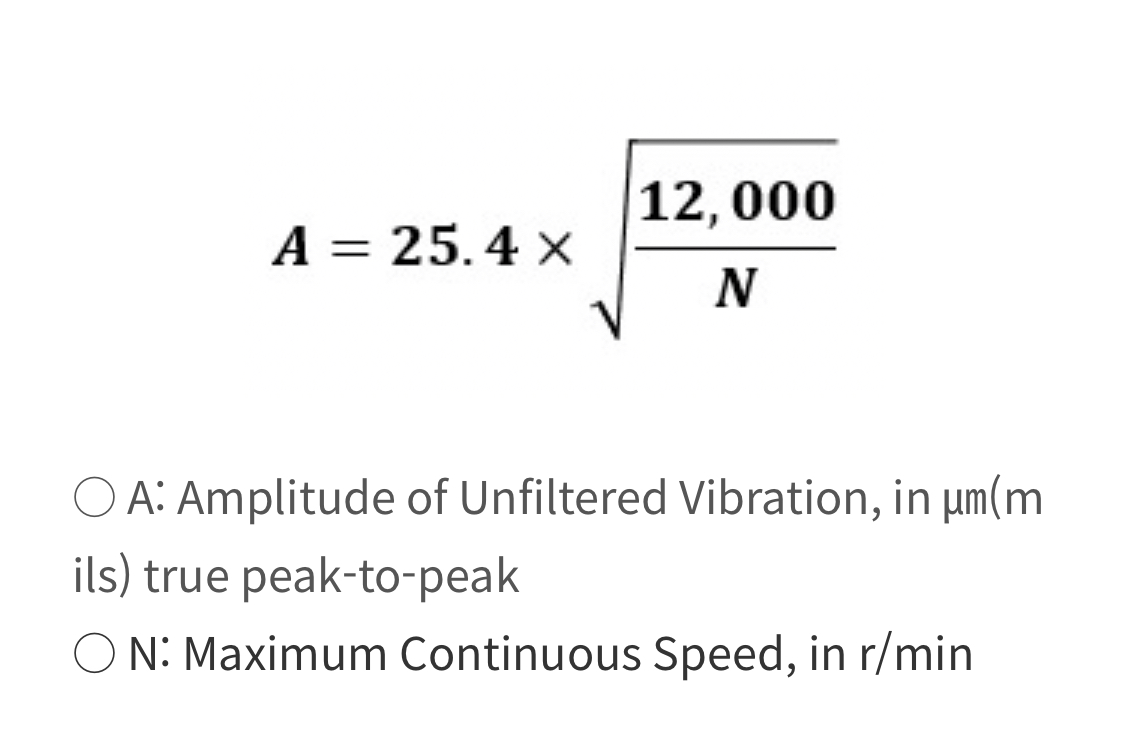

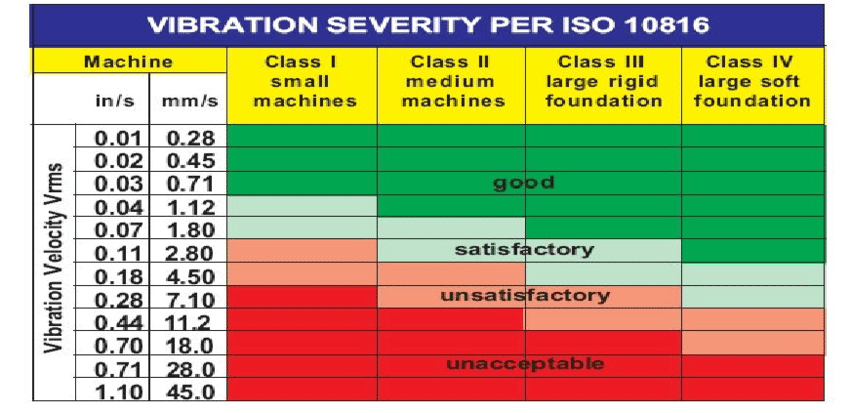

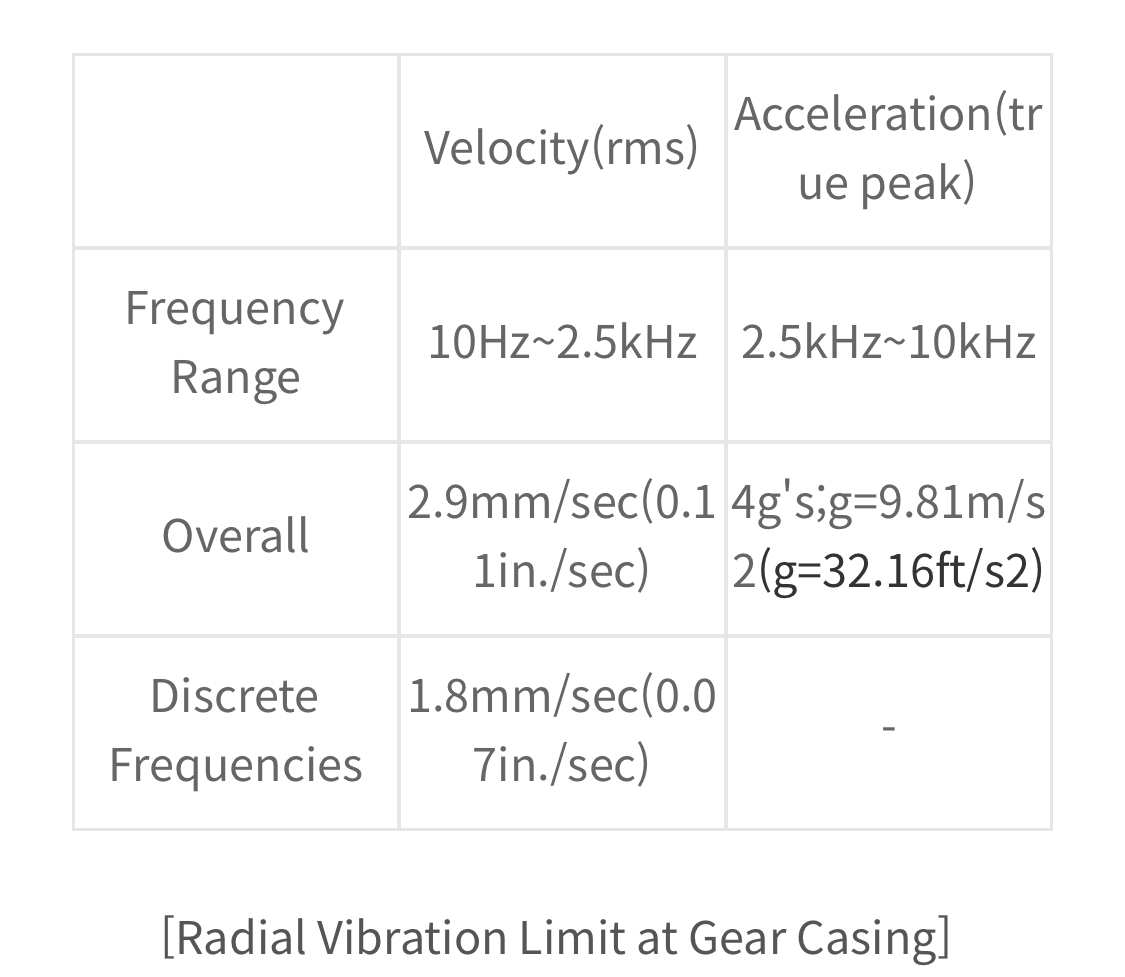

- API 613 VS ISO 10816 / Special Purpose Gear Units for Petroleum, Chemical, And Gas Industry Services 본 규격은 Special Purpose Gear Unit의 Shot Test시 적용하는 진동 기준치가 언급되어 있으며, Shaft Axial Vibration 및 Bearing Housing 또는 Shaft에서의 Radial Vibration에 대한 진동 기준치를 제시하고 있다.
- API 614 / Lubrication, Shaft-sealing and Oil-control Systems and Auxiliaries
이것은 대용량의 펌프의 경우, Sliding bearing을 사용하게 되고, 이에 따라 Oil을 강제윤활을 시켜줘야 할 경우에 적용하는 규격으로서, API code중에서 Pump관련 Code, Seal관련 Code와 더불어 가장 많이 적용이 되는 Code입니다. ISO 10438 과는 동등 Grade로 취급하고 있습니다.
- API 671 / Special-Purpose Couplings for Petroleum, Chemical, And Gas Industry Services
General purpose규정은 API 610 에 명시된 기준으로 보면 충분하며, 큰 동력의 경우에 이 Code를 적용하게 됩니다. ISO 10441과 동등 Garde로 분류됩니다.
- API 674 / Positive Displacement Pumps - Reciprocating
- API 675 / Positive Displacement Pumps - Controlled Volume
- API 676 / Positive Displacement Pumps - Rotary
위의 3가지는 용적형펌프를 규정한 API Code입니다. 관련 설명은 앞의 설명을 참조하시면 됩니다.
- API 677 / General Purpose Gear Units for Petroleum, Chemical, And Gas Industry Services
펌프 구동시 특별히 속도를 전동기의 속도와 다르게 운전을 해야 할 경우, Gear box를 사용하게 되는데, 그 사용하는 동력크기에 따라서 구분이 되어집니다.
- API 682 / Pumps - Shaft Sealing Systems for Centrifugal and Rotary Pumps
API Code중 Pump와 더불어 가장 중요한 규격 중에 하나입니다. 실제 이 규격은 Dry Gas Seal을 포함하고 있어서, Mechanical seal에 대해서 알고 싶다면, 반드시 공부하고 넘어가야 할 Code입니다. ISO 21049 와 동등 Grade로 취급하고 있습니다.

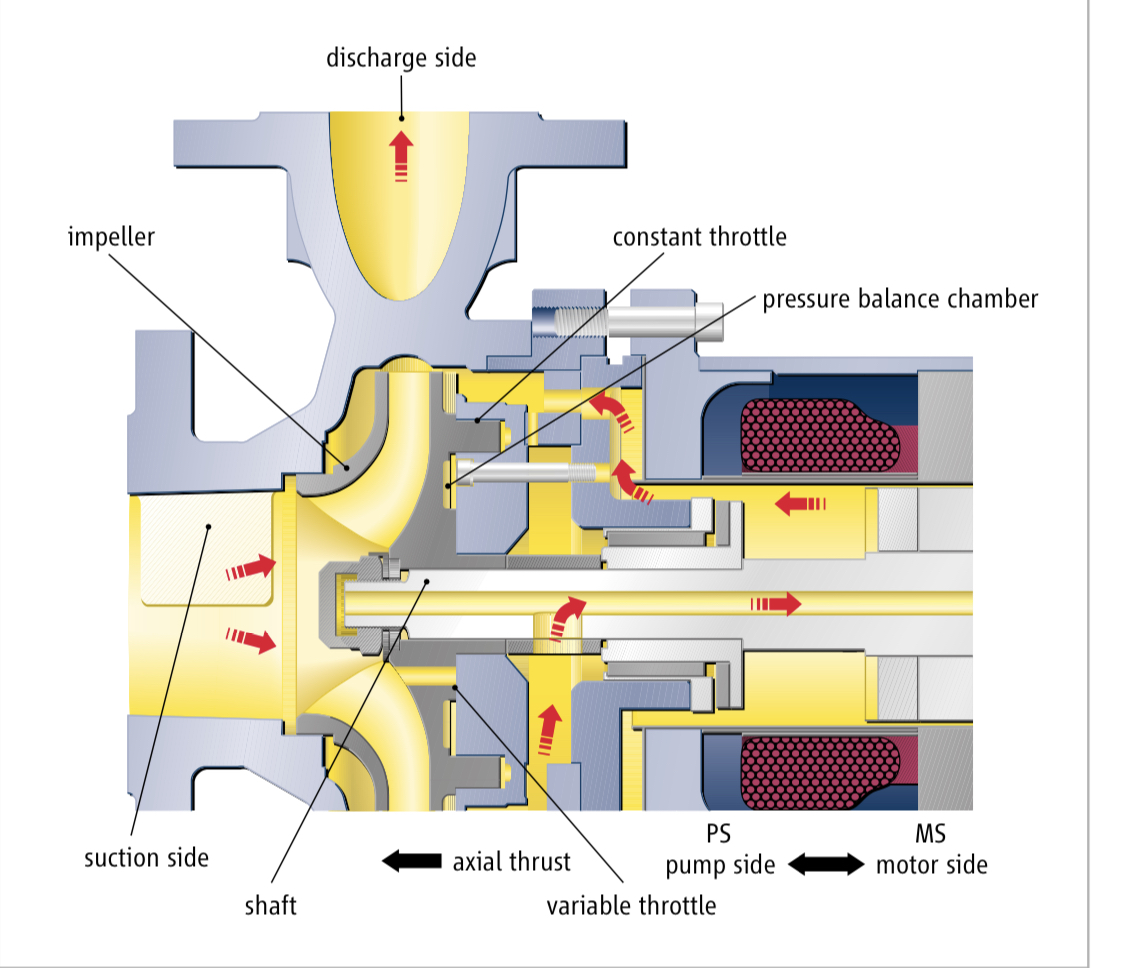

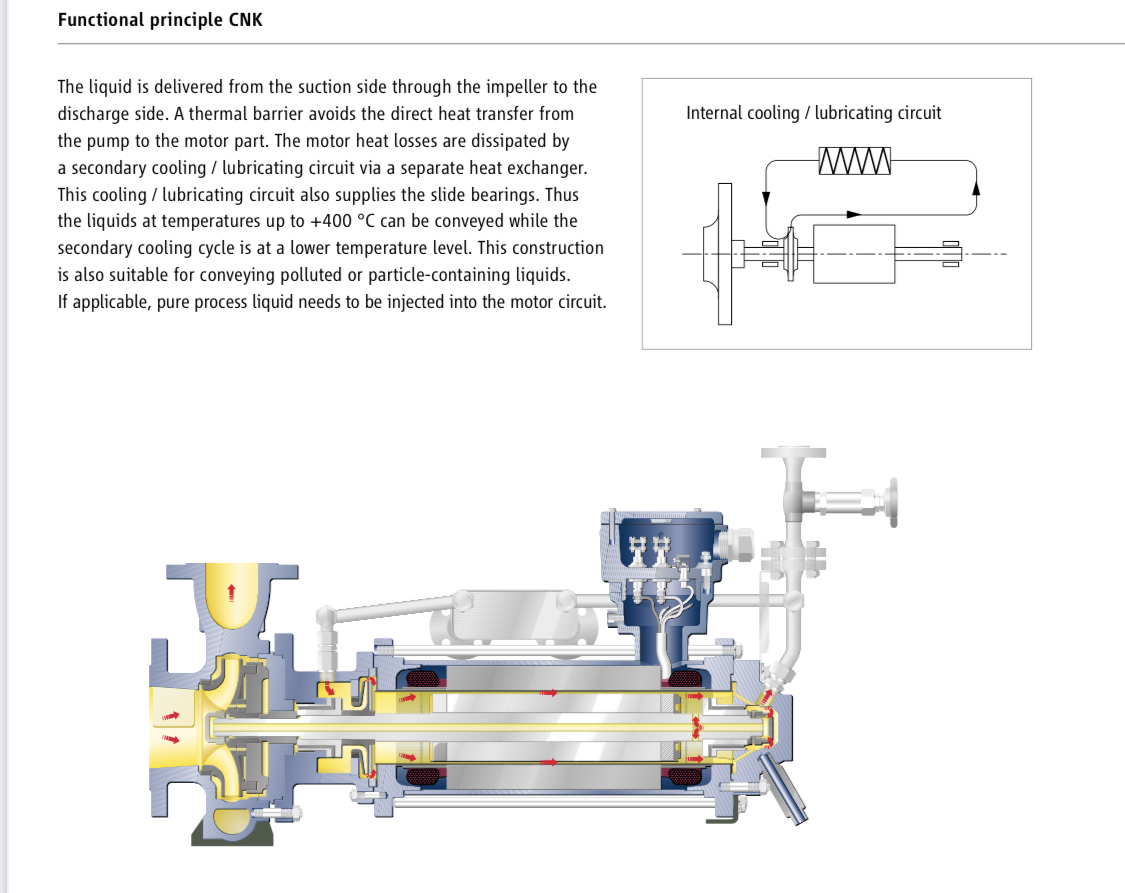

- API 685 / Sealless Centrifugal Pumps for Petroleum, Heavy Duty Chemical, And Gas Industry Services
Non-seal pump에 대한 API code입니다.
- API 670 / Machinery Protection Systems
- API 686 / Recommended Practices for Machinary Installation and Installation.
Choosing Among API Seal Flush Plans for Petrochem Refineries
https://northerncal.swagelok.com/choosing-among-api-seal-flush-plans-for-petrochem-refineries-snc
Choosing Among API Seal Flush Plans for Petrochem Refineries
Choosing among the wide range of API seal flush plans requires an in-depth knowledge of pumping applications and the seal support system design options.
northerncal.swagelok.com
API 682 4th edition piping plans
https://www.eagleburgmann.com/media/literature-competences-products-solutions/division-mechanical-seals/api-682-4th-edition-literature/eagleburgmann_api-682-4th-edition-piping-plans_s-ap4-bkte-pdfapp-v2-13-05-14_en.pdf/download
