M = 미터나사
G = 영국 스탠다드 파이프 나사
NPT = 내셔널 파이프 나사

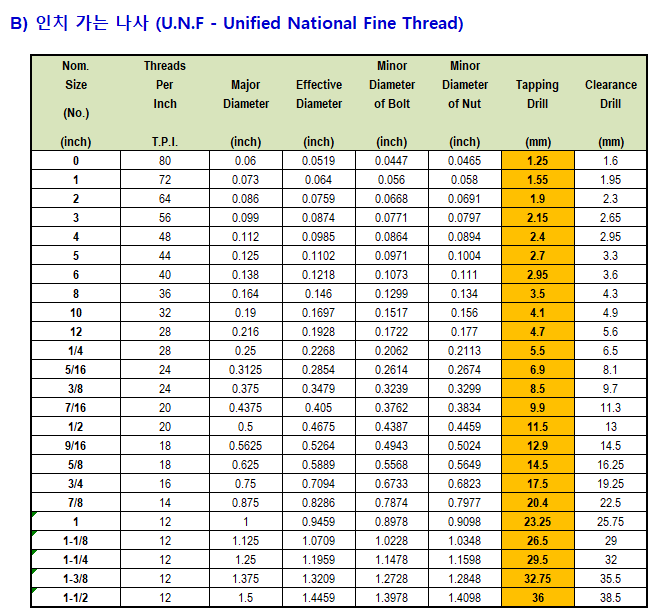

UNF = 유니파이드 가는 나사
G = 관용 평행나사(PF) ISO 228/1 규정에 의함
R = 관용 테이퍼 수나사(PT) ISO 228/1 규정에 의함
Rc = 관용 테이퍼 암나사(PT) ISO 228/1 규정에 의함

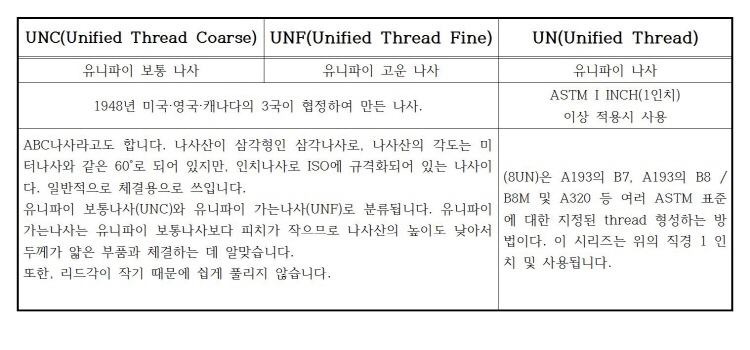

1948년 미국, 영국, 캐나다의 3국이 협정하여 만든 나사이며 3국이 만든 나사라고 해서 각 나라의 앞글자를 딴 ABC나사라고도 합니다. 나사산이 삼각형인 삼각나사로, 나사산의 각도는 미터나사와 같은 60˚로 되어 있지만, 인치나사로 ISO에 규격화되어 있는 나사입니다. 일반적으로 체결용으로 쓰이며 유니파이 보통나사(UNC)와 유니파이 가는나사(UNF)로 분류합니다. 유니파이 가는나사는 유니파이 보통나사보다 피치가 작으므로 나사산의 높이도 낮아서 두게가 얇은 부품과 체결하는 데 알맞습니다. 또한, 리드각이 작기 때문에 쉽게 풀리지 않습니다
일본식 표기의 사용은 최초 건설을 일본에서 배워 들어 오면서 사용하게 되었는데 가끔씩 지금도 사용을 하고 있습니다.
하지만 이런 표기법이 내공이 쌓였다기 보다 이러한 표기법은 하나의 지식이라고 보면 되겠습니다.
일본식 표기는 없어져야 할 부분이기는 하나 미국식 NPT 나사와 같이 사용처가 다를 경우 ㎜나 inch도 사용하기 때문에
알고 넘어가는것도 좋을거 같아서 한번 다루어 보겠습니다.
1½을 일본식으로 표현을 하여 그대로 읽어보면 いんちはん[인치 한(はん)]이되는데
이것을 한국식으로 바꾸면 인치 욘부 반(인치 반)으로 읽을 수 있다.[はん한=반(半)]
5/32을 약분을 하면 ☛ 2.5/16 ☛ 1.25/8인데, 5/32를 그대로 읽으면 산니노고, 1.25/8로 읽으면 이찌부니링고모가 됩니다.
5/32를 읽어 보면 산니 노 고에서 노는 슬래쉬(/) 부분이므로 참고 바랍니다.
만약에 2.5/8이라면 2는"부" , 5는"링" 이라는 명칭이 되는데 읽어 보면 니부고링이 되는것이다.
그러면 이런 경우에는 1.25/8은 "이찌부니링고모"가 되는거지요(1:부, 2:링, 5:모) 잘 쓰지 않는 할,푼,리,모,와 비슷하게 생각 하면 될듯 하네요..
1/16은 0.5/8이므로 고링이 되는데 굳이 0.5를 일본 발음으로 한다면 레이덴고가 되는 것이지요.
기본적으로 생각할때 1인치 기준으로 이를 1/8 단위로 나누고, 그 분자를 통칭하고 있습니다.
즉 이찌부(1/8)는 1인치를 8등분 한것 중의 1입니다.

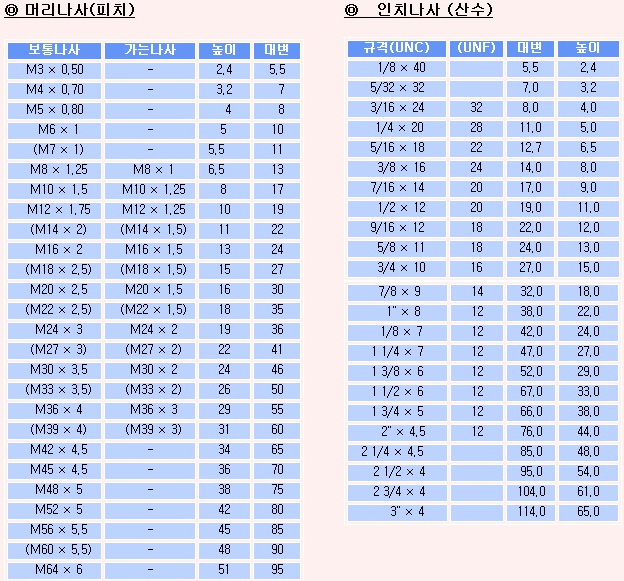

나사는 미리 나사의 경우 P1.25 및 P1.5처럼 밀리 단위로 표기되는 반면 1"(1 인치)는 약 25.4㎜ 속에있는 산 단위로 표시됩니다 .
㎜로 변환 하는 25.4를 분모로 나누어 분자를 곱하면 됩니다.
조금더 설명을 해보면
기준인 1"(1인치) 약25.4 ㎜이고, 1"의 1/8이 1분(니부)=약3.175㎜이다.
1/8의 2배가 1/4이지만 1/4=2/8이라고 생각하면 쉽게 이해가 됩니다.
마찬가지로 5/16도 5/16=2.5/8이라고 이해하면 되구요
㎜로 변환 하지 않으면 이해하기 어렵지만 1"=25.4㎜이것을 기억하여 계산기를 사용하면 간단 합니다.
예를 들어보면 25.4를 분모로 나누어 분자로 곱하면 되는데, 3/8(삼부)은 25.4÷8x3=9.525㎜입니다.
그리고 10A라고 하는것은 미터 단위로 부를때, 치수 다음에 A를 붙히는데 10A는 3/8 이므로 파이프 내경이 약 10㎜라는 것입니다.
인치단위로 부를때는 인치 또는 B로 표시하지만 이것도 사용하는 경우가 아주 드뭅니다.
3/8", 삼부, 3/8B, 10A는 명칭만 다를뿐이고 3/8으로 같은 호칭으로 쓰이고 있습니다.
1인치를 표현할때 : いちいんち="이찌 인치"라고도 하지만, いんち="인치"로 표현을 해도
해석하는 방법은 같으므로 "인치" 하면 1인치를 뜻하므로 둘다 같은 뜻이 됩니다.
1吋1分(1インチ1分) : 1⅛의 1吋1分에서 (吋)는 일본에서 편리상 사용하고 1インチ1分은 카타카나로 표기 하기도 한다.
대표적인 기계 용어 에서도 노기스란 말도 원래는 버어니어 캘리퍼스 라고 하는데 부르기도 힘들고? 간단하게 줄여서 하다보니
일본식 표현으로 노기스라 부르는데 전통 일본식 발음이 아니라 독일의 노니우스라는 발음이 일본으로 넘어 오면서 잘못된 발음으로 노기스로 부르게 된것입니다.

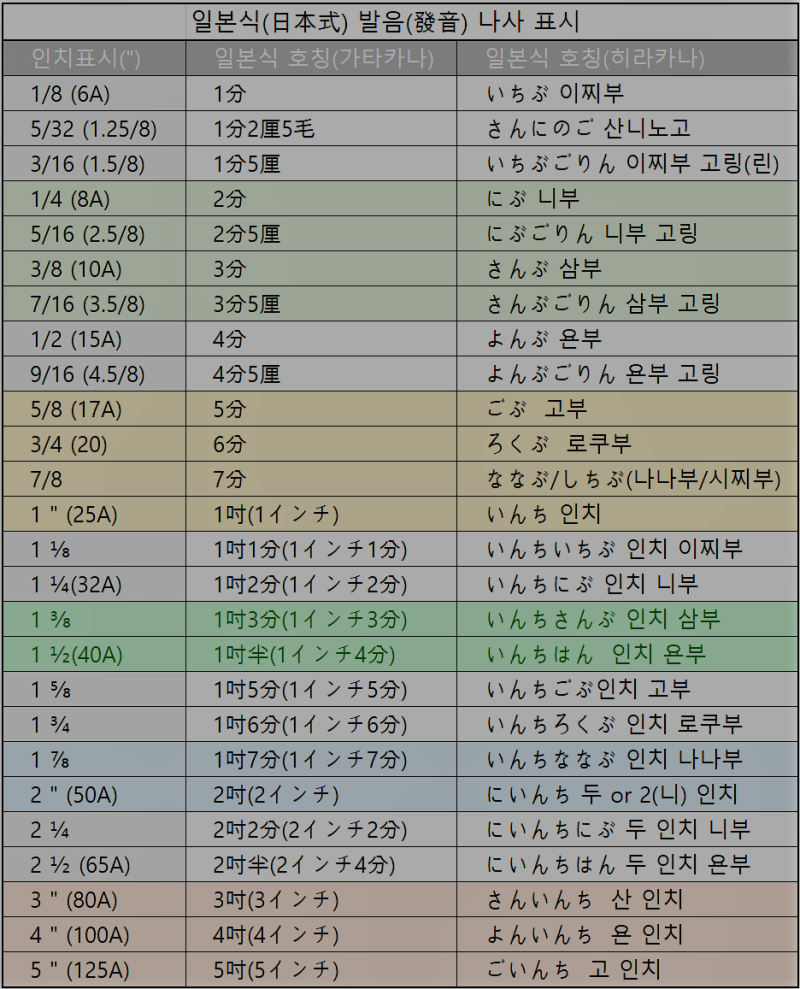

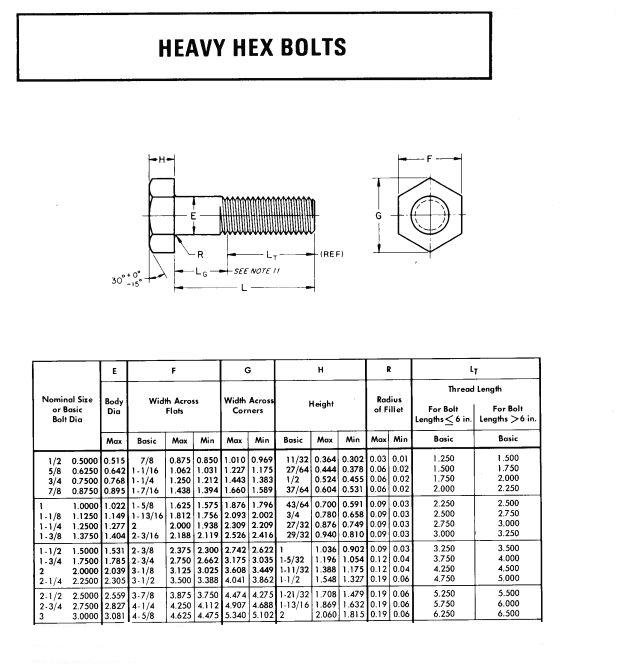

아래의 표는 일반적으로 사용빈도가 낮지만 알면 쌓이는 지식이니 참고로 옵립니다
그리고 이찌부 하찌링 다음은 1인치가 되는 것입니다.(다른 니부,삼부들도 마찬가지)
이찌부 이찌링을 계산해 보면
9/64" = (9÷64)×25.4= 3.571875(외경)이고, 여기서 산수가 28이라고 가정하면 피치는 0.9071이 된다.
